計算結果をCADファイルに保存
計算結果をCADファイルとして保存します。
※ 伏図、軸組図を分割出力している場合は保存できません。
※ 伏図、軸組図をA4 横出力している場合は保存できません。

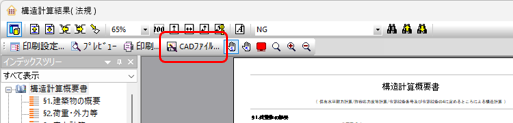

  1. 計算結果ウィンドウ内の［CADファイル］ボタンをクリックします。
    ※ 計算結果ウィンドウについては『計算結果ウィンドウについて』を参照してください。
    ※ ツリーメニューウィンドウ内のトピックを右クリックして、 選択したトピックのCADファイルを作成することもできます。 詳細は『ポップアップメニュー アイコン ツリーメニューウィンドウ』を参照してください。
    計算結果ウィンドウ

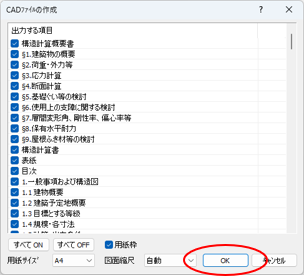

  2. CADファイルの作成ダイアログが表示されます。
    作成する項目をチェックし、［OK］ボタンをクリックします。
    ダイアログ
    ［すべてＯＮ］
    出力する項目をすべてチェックします。
    ［すべてＯＦＦ］
    出力する項目のすべてのチェックをはずします。
    ［用紙枠］
    用紙枠を出力する場合にチェックします。
    ［用紙サイズ］
    「A4」「A3」「A2」「A1」「A0」のいずれか
    ［図面縮尺］
    「自動」「1/20」「1/30」「1/40」「1/50」「1/100」「1/200」「1/300」のいずれか。
    「自動」とした場合は、A4サイズに収まる図面縮尺を「1/10」「1/50」「1/100」 「1/200」「1/300」･･････から自動選択します。
    ※ 壁量計算、品確法計算では［図面縮尺］が「自動」の場合は「1/100」となります。
    ※ 壁量計算、品確法計算のA3横出力では［用紙サイズ］は「A3」となります。

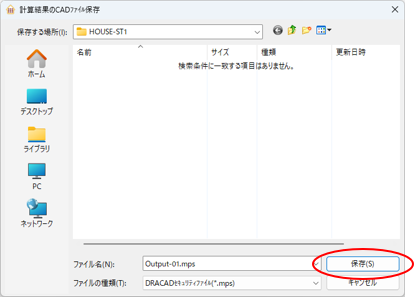

  3. 計算結果のCADファイル保存ダイアログが表示されます。
    保存先のドライブ、フォルダはHOUSE-ST1データと同じドライブまたはフォルダが表示されます。
    変更する場合は、データを保存するドライブ、フォルダを選択します。
    ファイル名を入力し、［保存］ボタンをクリックすると、データが保存されます。
    ダイアログ

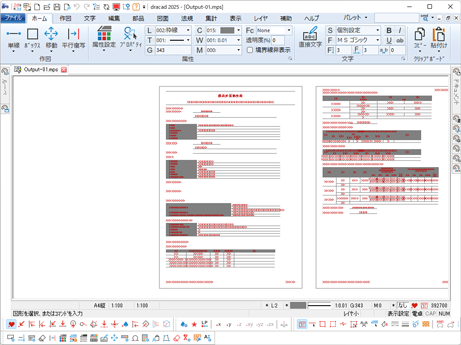

  4. CADファイルが作成されます。
    例：DRA-CADセキュリティファイル ［チェック 用紙枠］
    CADウィンドウ
    ※ DRA-CAD形式で保存した場合は、ページ番号ごとのグループとして作成されます。
    ※ 壁量計算、品確法計算では、図はページ番号とは別のグループとして作成されます。
